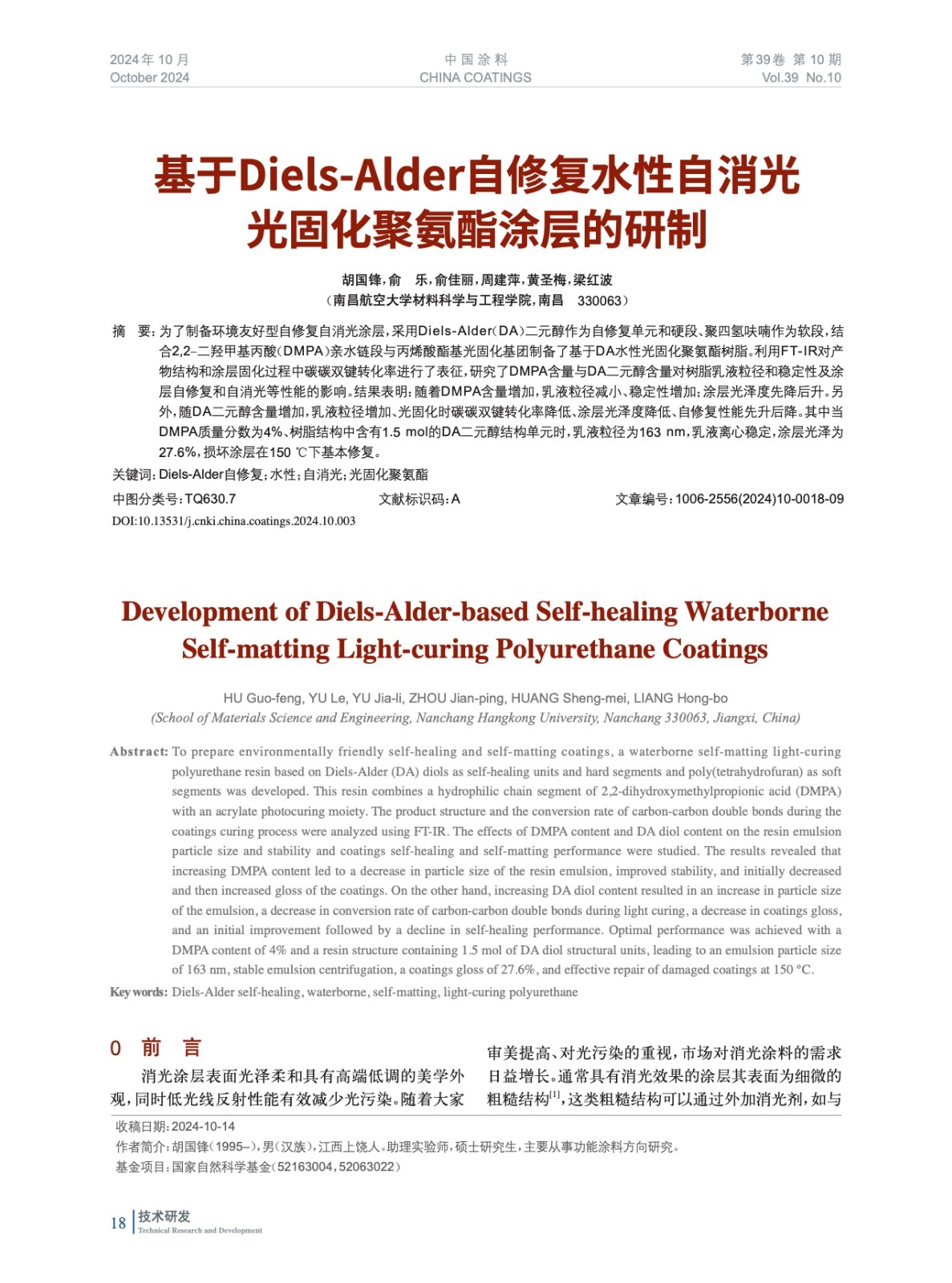

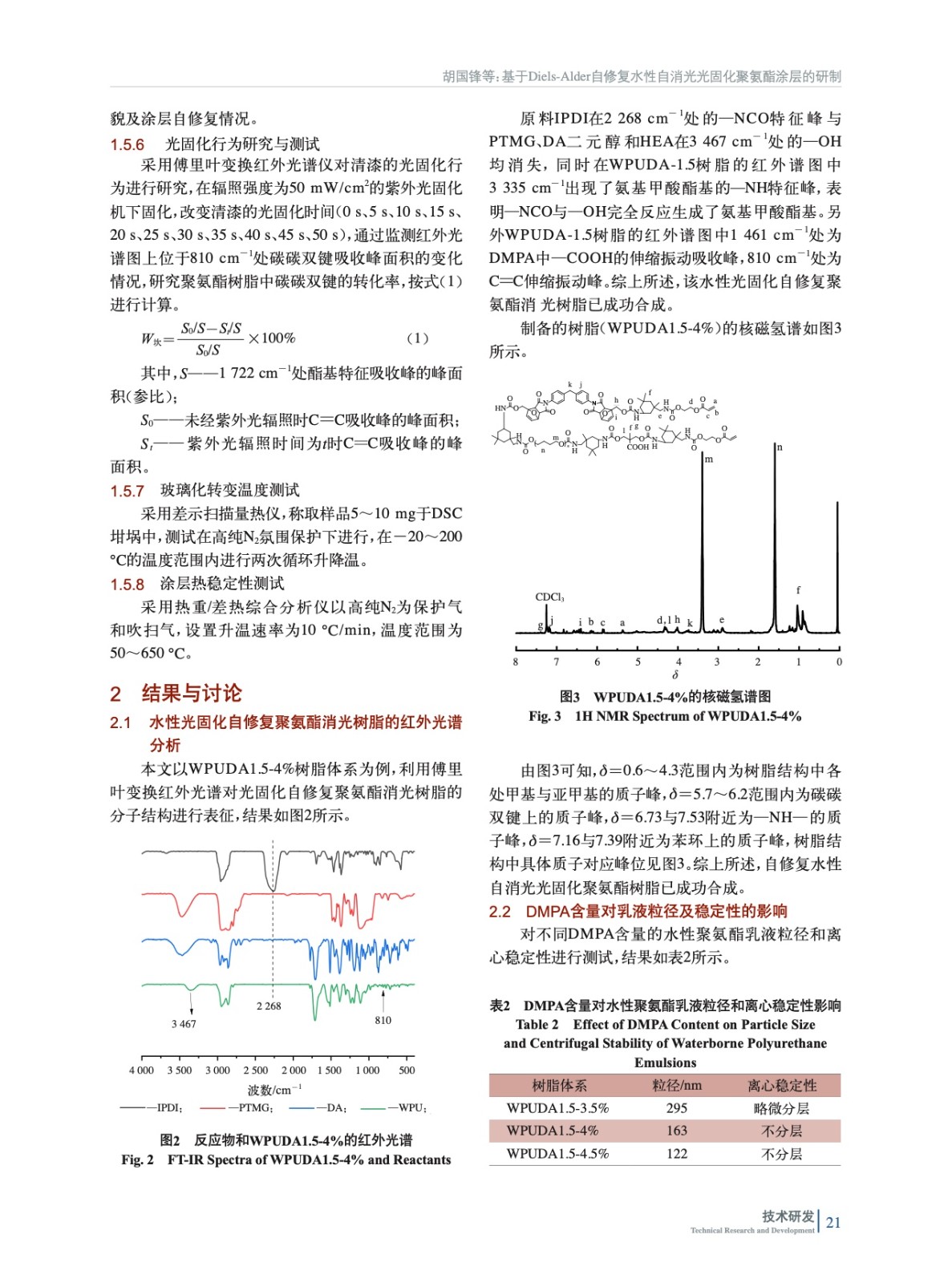

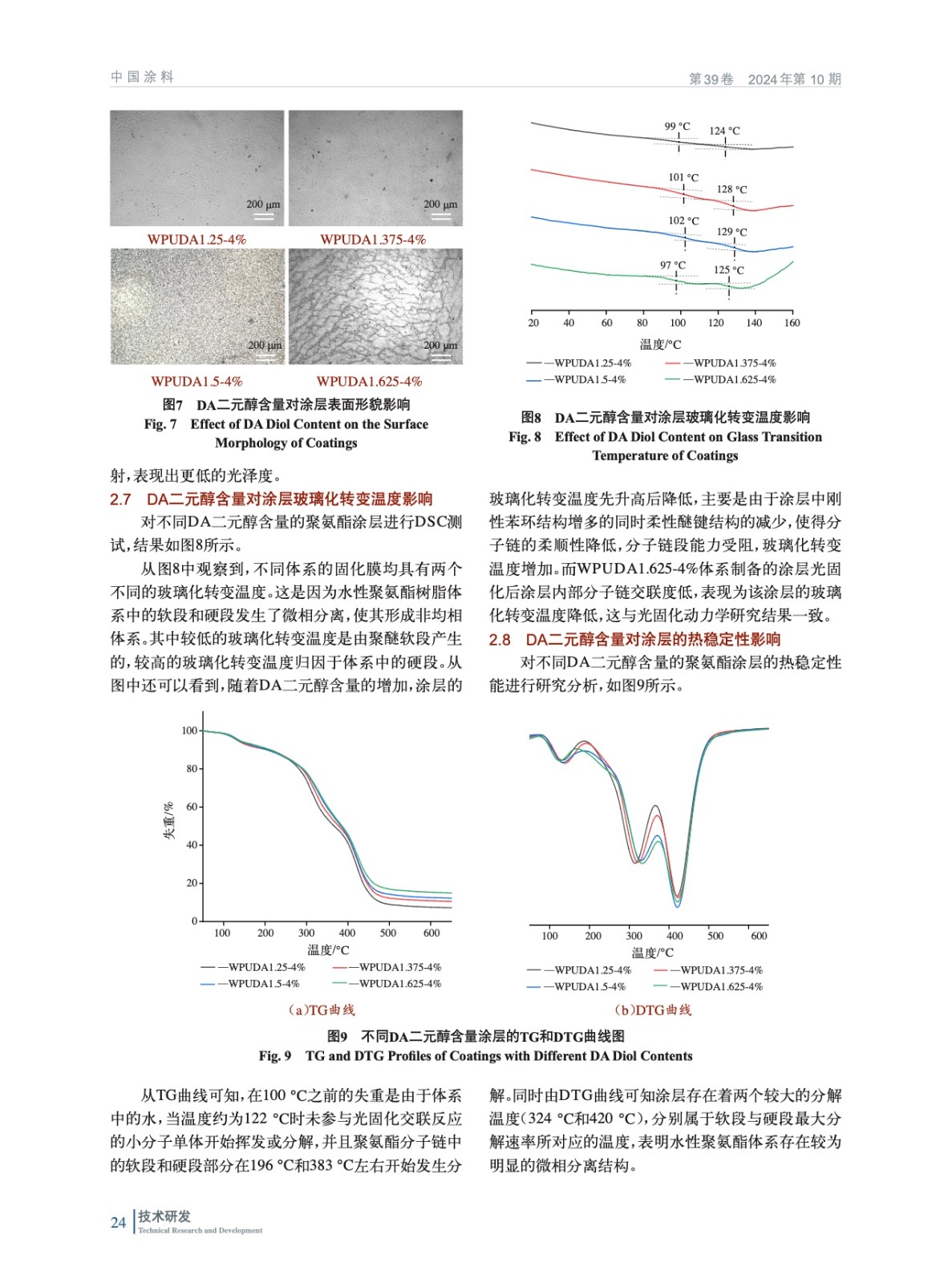

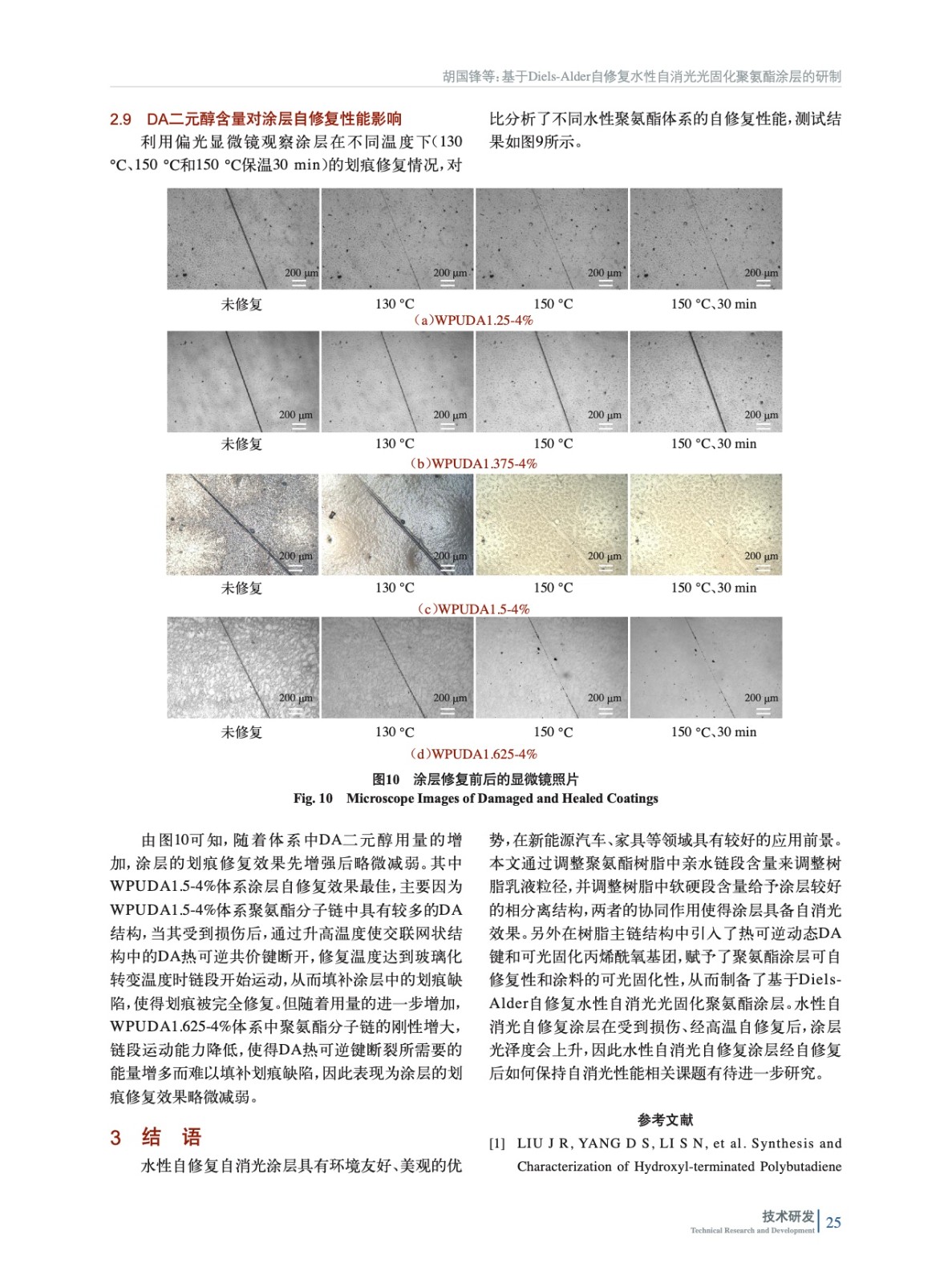

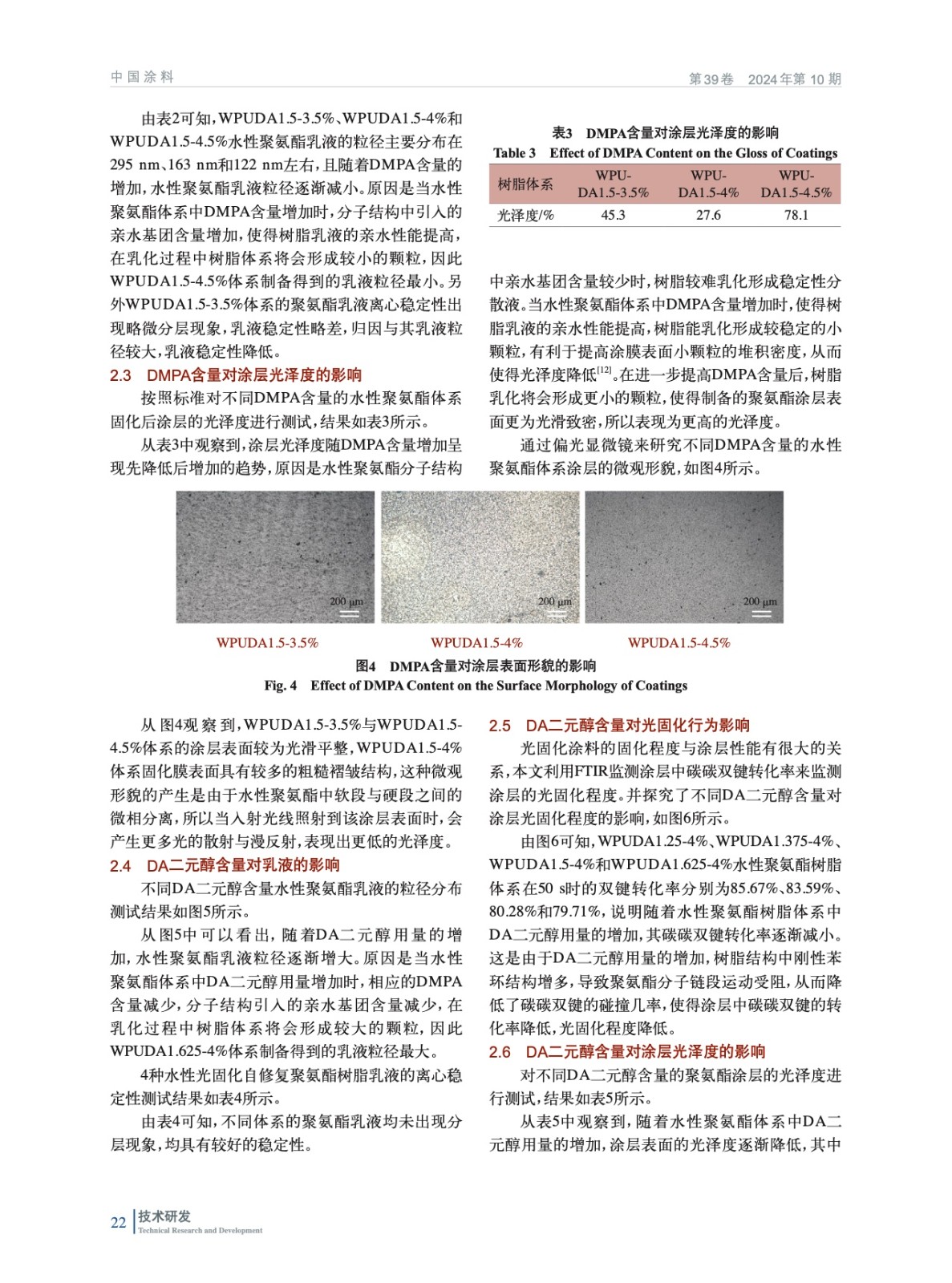

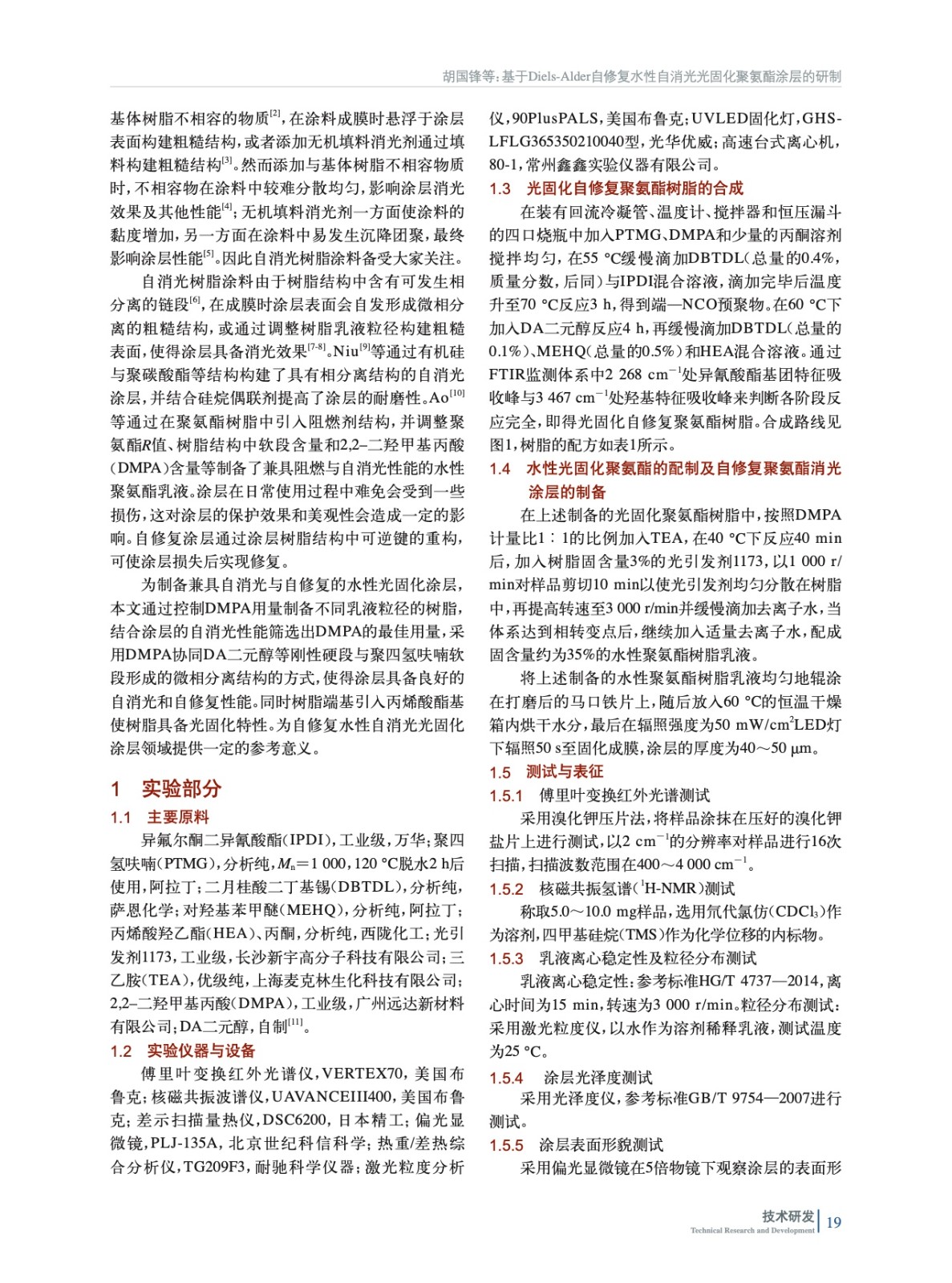

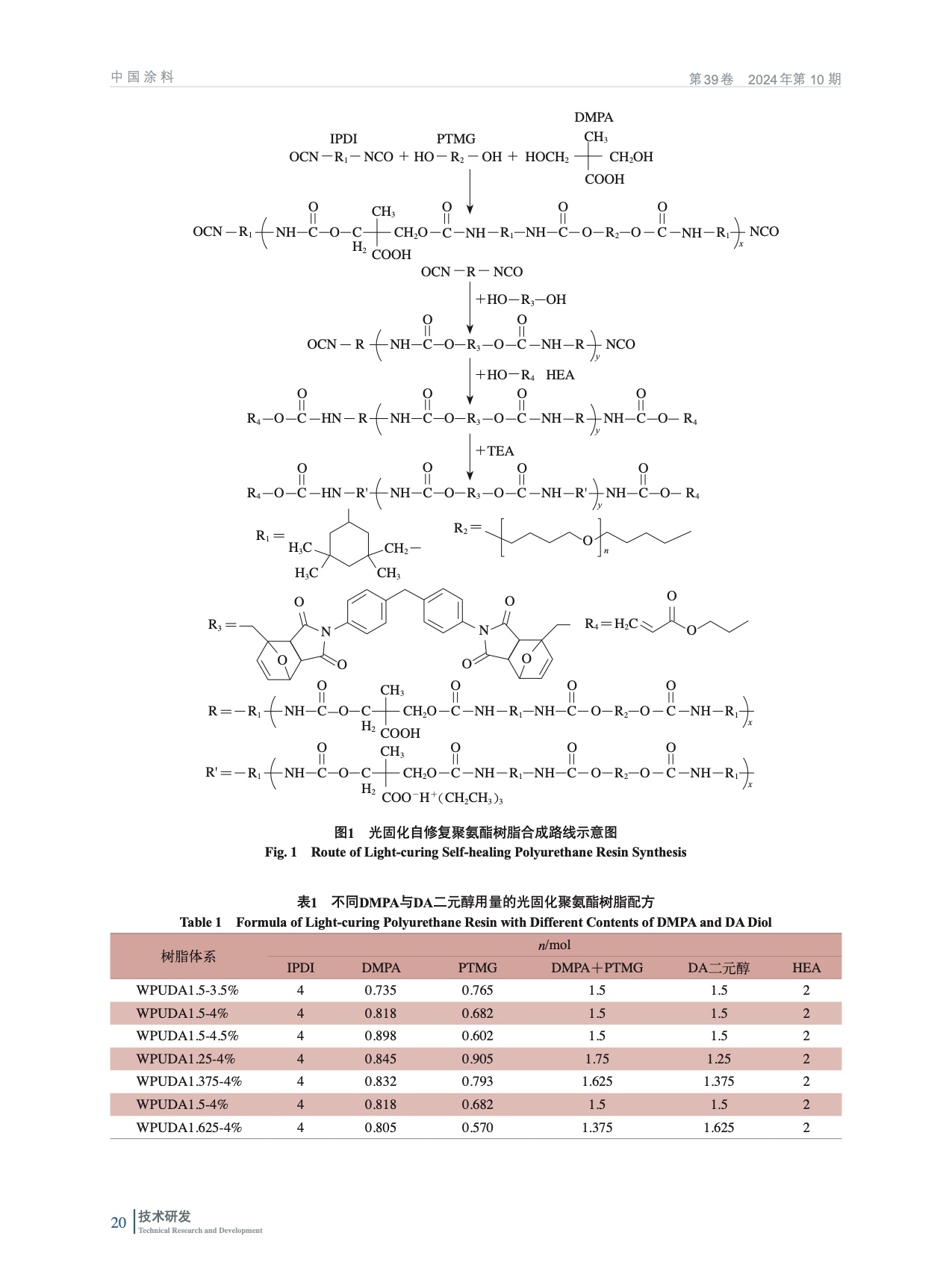

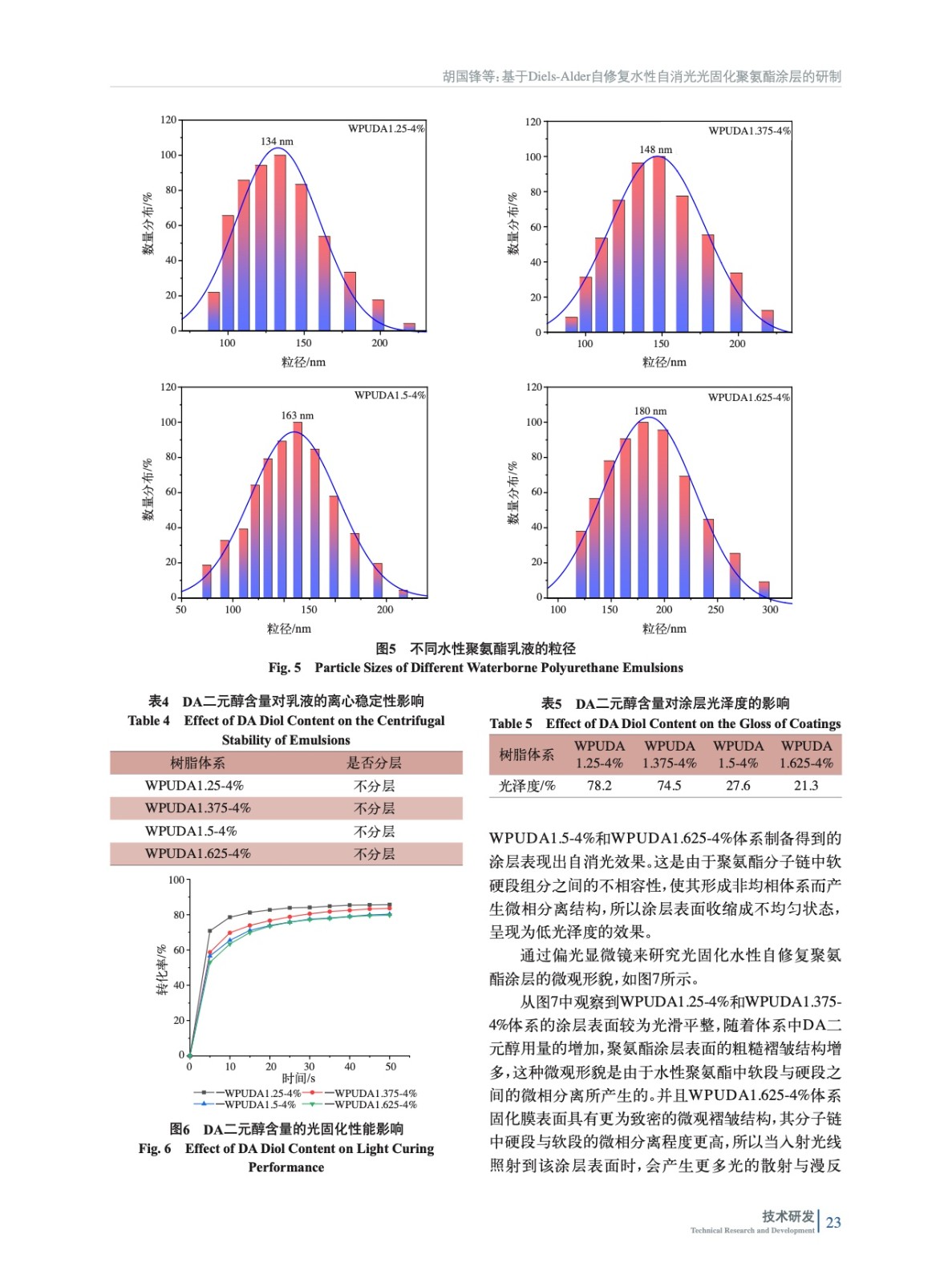

摘要：為了制備環(huán)境友好型自修復自消光涂層，采用Diels-Alder （DA）二元醇作為自修復單元和硬段、聚四氫呋喃作為軟段，結(jié)合2,2-二羥甲基丙酸（DMPA）親水鏈段與丙烯酸酯基光固化基團制備了基于DA水性光固化聚氨酯樹脂。利用FT-IR對產(chǎn)物結(jié)構(gòu)和涂層固化過程中碳碳雙鍵轉(zhuǎn)化率進行了表征，研究了DMPA含量與DA二元醇含量對樹脂乳液粒徑和穩(wěn)定性及涂層自修復和自消光等性能的影響。結(jié)果表明：隨著DMPA含量增加，乳液粒徑減小、穩(wěn)定性增加；涂層光澤度先降后升。另外，隨DA二元醇含量增加，乳液粒徑增加、光固化時碳碳雙鍵轉(zhuǎn)化率降低、涂層光澤度降低、自修復性能先升后降。其中當DMPA質(zhì)量分數(shù)為4%、樹脂結(jié)構(gòu)中含有1.5 mol的DA二元醇結(jié)構(gòu)單元時，乳液粒徑為163 nm，乳液離心穩(wěn)定，涂層光澤為27.6%，損壞涂層在150 ℃下基本修復。
